명령을 처리하는 책임과 조회를 처리하는 책임의 분리하는 것을 의미한다. 명령이란 시스템의 상태를 변경하는 작업을 의미하고 조회란 시스템의 상태를 반환하는 작업이다.

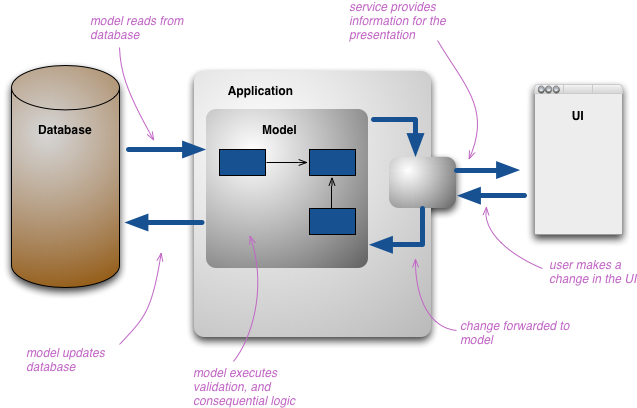

기존 아키텍처에서는 데이터베이스를 명령,조회에 있어 동일한 데이터 모델을 사용한다. 간단한 CRUD에서는 상관 없지만 복잡해질 경우 읽기에서 많은 종류의 DTO를 활용한 반환 쓰기의 경우 복잡한 유효성 검사등이 포함될 수 있다.
예를 들어 한 테이블에 예약정보에 대한 다양한 값들이 있다고 할때 예약에 대해서 일주일중 가장 많은 사람들이 예약한 날짜,시간등을 조회하거나 단순히 한 유저가 예약한것에 대한 히스토리데이터 조회등 쿼리가 다양해질 수 있으며 혹은 컬럼이 계속해서 늘어날 수도 있다. 시간이 흐름에 따라 다양한 요구사항을 녹이기 위해 모델이 점점 변질될 가능성이 있다.

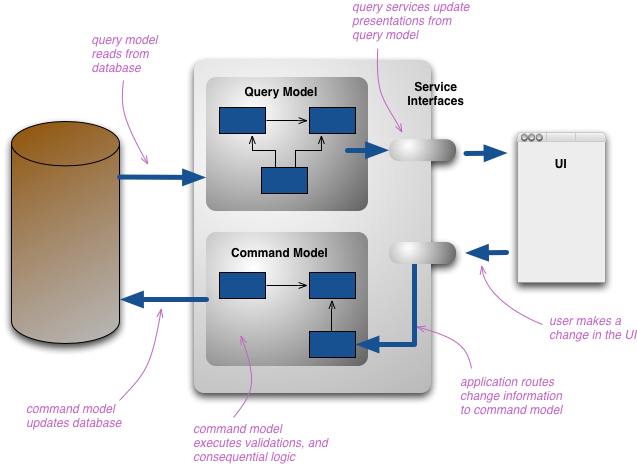

복잡해진 조회와 명령 쿼리로 인해 변질된 모델을 지속적으로 이용하다 보면 추후 요구사항이 늘어날때마다 모델이 재가공될 위험이 있습니다. 이를 방지 하기 위해 create,update,delete의 명령과 read의 쿼리로나누어 관리를 하는 것이 CQRS 패턴입니다.
장점
고려 사항
단순히 읽기와 쓰기 데이터베이스를 나누는 것 뿐만 아니라 쓰기용 디비에 일어난 변경을 어떻게 읽기 디비로 싱크를 맞춰주는지가 CQRS패턴 구현에서 주요 쟁점입니다.
Kafka connect는 카프카용 데이터 통합 프레임워크이며 이 때 Kafka connect는 Kafka connector가 동작하도록 실행해주는 프로세스이다. Kafka connector에는 Source connector와 Sink connector가 있다. 간단히 말하면 Source Connector는 Producer의 역할, Sink connector는 Consumer 역할을 한다.
Source Connector : 외부시스템 -> 커넥트 -> 카프카
Sink Connector : 카프카 -> 커넥트 -> 외부 시스템

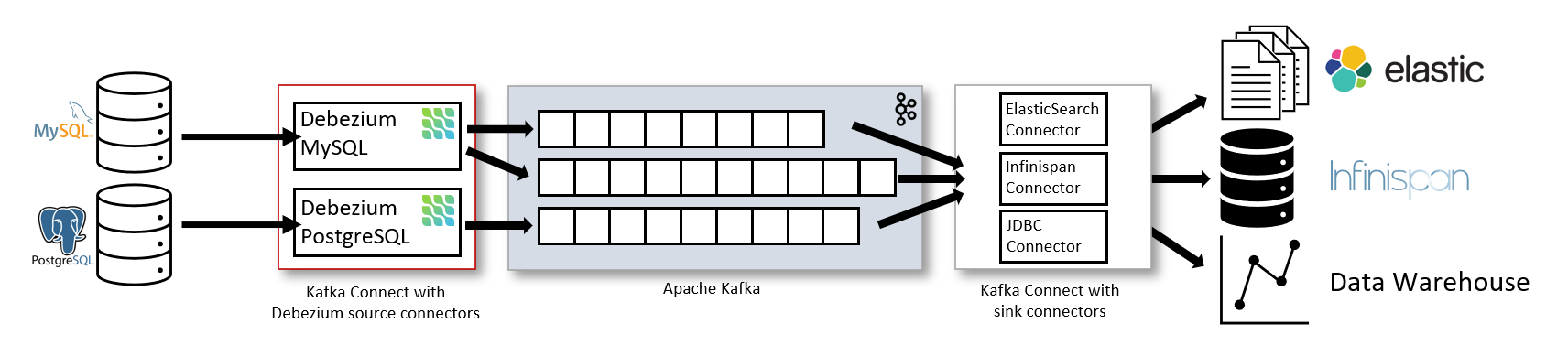

Debezium은 카프카 커넥트(Kafka Connect) 기반의 플러그인이며 데이터 변경 캡쳐를 위해 사용된다. Debezium Connector for MySQL 를 통해 Source connector를 생성하여 mysql 데이터 변경을 topic에 저장한다.
version: '2'
services:
zookeeper:
image: wurstmeister/zookeeper
container_name: zookeeper
ports:
- "2181:2181"
- "2888:2888"
kafka:
image: wurstmeister/kafka
depends_on:
- zookeeper
container_name: kafka
ports:
- "9092:9092"
- "29092:29092"
environment:
KAFKA_LISTENERS: PLAINTEXT://:9092,PLAINTEXT_HOST://:29092
KAFKA_ADVERTISED_LISTENERS: PLAINTEXT://kafka:9092,PLAINTEXT_HOST://localhost:29092
KAFKA_LISTENER_SECURITY_PROTOCOL_MAP: PLAINTEXT:PLAINTEXT,PLAINTEXT_HOST:PLAINTEXT
KAFKA_ZOOKEEPER_CONNECT: zookeeper:2181
KAFKA_INTER_BROKER_LISTENER_NAME: PLAINTEXT
volumes:
- /var/run/docker.sock:/var/run/docker.sock
links:
- zookeeper
mysql:
image: mysql
container_name: mysql
cap_add:
- SYS_NICE
ports:
- "3306:3306"
environment:
MYSQL_HOST: mysql
MYSQL_ROOT_PASSWORD: admin
MYSQL_USER: mysqluser
MYSQL_PASSWORD: mysqlpw
volumes:
- D:/mysql/data:/var/lib/mysql
connector:
image: debezium/connect
depends_on:
- kafka
- mysql
ports:
- "8083:8083"
environment:
BOOTSTRAP_SERVERS: kafka:9092
GROUP_ID: 4
CONFIG_STORAGE_TOPIC: my_connect_configs
OFFSET_STORAGE_TOPIC: my_connect_offsets
STATUS_STORAGE_TOPIC: my_connect_statuses
links:
- zookeeper
- kafka
- mysql
# 해당 명령어를 통해 docker mysql 컨테이너 내부 접속
docker exec -it mysql /bin/bash
use mysql;
// mysqluser 가 추가 되어 있는지 확인
select host, user from user;
// mysqluser 없으면 생성
CREATE USER 'mysqluser'@'%' IDENTIFIED BY 'mysqlpw';
// mysqluser 에게 권한 부여
GRANT ALL PRIVILEGES ON *.* TO 'mysqluser'@'%';
# 클러스터 생성 여부 확인
curl http://localhost:8083/
실행된 mysql connector에 mysql과 kafka에 연결할 정보를 등록합니다.
curl -i -X POST -H "Accept:application/json" -H "Content-Type:application/json" localhost:8083/connectors/ -d '{
"name": "source-test-connector",
"config": {
"connector.class": "io.debezium.connector.mysql.MySqlConnector",
"tasks.max": "1",
"database.hostname": "mysql",
"database.port": "3306",
"database.user": "mysqluser",
"database.password": "mysqlpw",
"database.server.id": "1",
"database.server.name": "dbserver1",
"database.allowPublicKeyRetrieval": "true",
"database.include.list": "testdb",
"database.history.kafka.bootstrap.servers": "kafka:9092",
"database.history.kafka.topic": "dbhistory.testdb",
"key.converter": "org.apache.kafka.connect.json.JsonConverter",
"key.converter.schemas.enable": "true",
"value.converter": "org.apache.kafka.connect.json.JsonConverter",
"value.converter.schemas.enable": "true"
}
}'
{
"userId":"123",
"roomId":"999",
"from":"2020-11-10T12:34:30",
"to":"2020-12-10T12:37:30"
}
{
"schema": {
"type": "struct",
"fields": [
{
"type": "struct",
"fields": [
{
"type": "string",
"optional": false,
"field": "reservation_id"
},
{
"type": "string",
"optional": true,
"field": "account_id"
},
{
"type": "string",
"optional": true,
"field": "room_id"
},
{
"type": "int64",
"optional": true,
"name": "io.debezium.time.MicroTimestamp",
"version": 1,
"field": "start_time"
},
{
"type": "int64",
"optional": true,
"name": "io.debezium.time.MicroTimestamp",
"version": 1,
"field": "end_time"
}
],
"optional": true,
"name": "dbserver1.testdb.reservation.Value",
"field": "before"
},
{
"type": "struct",
"fields": [
{
"type": "string",
"optional": false,
"field": "reservation_id"
},
{
"type": "string",
"optional": true,
"field": "account_id"
},
{
"type": "string",
"optional": true,
"field": "room_id"
},
{
"type": "int64",
"optional": true,
"name": "io.debezium.time.MicroTimestamp",
"version": 1,
"field": "start_time"
},
{
"type": "int64",
"optional": true,
"name": "io.debezium.time.MicroTimestamp",
"version": 1,
"field": "end_time"
}
],
"optional": true,
"name": "dbserver1.testdb.reservation.Value",
"field": "after"
},
{
"type": "struct",
"fields": [
{
"type": "string",
"optional": false,
"field": "version"
},
{
"type": "string",
"optional": false,
"field": "connector"
},
{
"type": "string",
"optional": false,
"field": "name"
},
{
"type": "int64",
"optional": false,
"field": "ts_ms"
},
{
"type": "string",
"optional": true,
"name": "io.debezium.data.Enum",
"version": 1,
"parameters": {
"allowed": "true,last,false,incremental"
},
"default": "false",
"field": "snapshot"
},
{
"type": "string",
"optional": false,
"field": "db"
},
{
"type": "string",
"optional": true,
"field": "sequence"
},
{
"type": "string",
"optional": true,
"field": "table"
},
{
"type": "int64",
"optional": false,
"field": "server_id"
},
{
"type": "string",
"optional": true,
"field": "gtid"
},
{
"type": "string",
"optional": false,
"field": "file"
},
{
"type": "int64",
"optional": false,
"field": "pos"
},
{
"type": "int32",
"optional": false,
"field": "row"
},
{
"type": "int64",
"optional": true,
"field": "thread"
},
{
"type": "string",
"optional": true,
"field": "query"
}
],
"optional": false,
"name": "io.debezium.connector.mysql.Source",
"field": "source"
},
{
"type": "string",
"optional": false,
"field": "op"
},
{
"type": "int64",
"optional": true,
"field": "ts_ms"
},
{
"type": "struct",
"fields": [
{
"type": "string",
"optional": false,
"field": "id"
},
{
"type": "int64",
"optional": false,
"field": "total_order"
},
{
"type": "int64",
"optional": false,
"field": "data_collection_order"
}
],
"optional": true,
"field": "transaction"
}
],
"optional": false,
"name": "dbserver1.testdb.reservation.Envelope"
},
"payload": {
"before": null,
"after": {
"reservation_id": "9fd18951-4f7b-42d2-8b5e-2601eaf48adf",
"account_id": "123",
"room_id": "999",
"start_time": 1605011670000000,
"end_time": 1607603850000000
},
"source": {
"version": "1.9.4.Final",
"connector": "mysql",
"name": "dbserver1",
"ts_ms": 1657368279000,
"snapshot": "false",
"db": "testdb",
"sequence": null,
"table": "reservation",
"server_id": 1,
"gtid": null,
"file": "binlog.000056",
"pos": 10447,
"row": 0,
"thread": 365,
"query": null
},
"op": "c",
"ts_ms": 1657368279907,
"transaction": null
}
}
해당 consumer을 통해 데이터의 변경 로그를 받아 볼 수 있으며 payload를 파싱하여 쿼리 전용 모델에 변경 사항을 반영할 수 있다.
앞선 장/단점에서도 언급된 것처럼 CQRS패턴은 꼭 필요한 경우에만 도입해야 하며 단순 CRUD의 경우 도입하는 비용이 더 많이 들어갈 수 있다.
CQRS 적용 코드 git: https://github.com/pjh37/cqrs_pattern/tree/master/src/main/java/pjh/cqrspattern
환경 구성을 위한 docker-compose: https://github.com/pjh37/docker-images/blob/master/images/cdc/docker-compose.yml
